Модель:
15475
Артикул:
TE-DS10G-Combo-Ethernet
Производитель:
Tempo Communications
Наличие:
10 шт.
759 376 ₽
Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно
7 дней на возврат

DataScout Combo Ethernet - комплект анализатора DataScout 10G для тестирования Ethernet 1/10G. Анализатор позволяет выполнить полноценное тестирование 1G/10G Ethernet по методикам RFC-2544, Y.1564 и провести многопоточное (16 потоков) тестирование BERT. Комплект полностью готов к работе, укомплектован всеми необходимыми опциями и аксессуарами. Кроме того, в ходе заказа в его конфигурацию можно добавить и дополнительные опции. Благодаря возможности создания и сохранения тестовых конфигураций, прибор позволяет заготовить шаблоны для проведения различных тестов, что упрощает эксплуатацию и сокращает время подготовительных работ.

Функциональные возможности анализатора Tempo DataScout Combo Ethernet

  • тестирование по методике RFC-2544 с выведением текстовых и графических результатов измерения

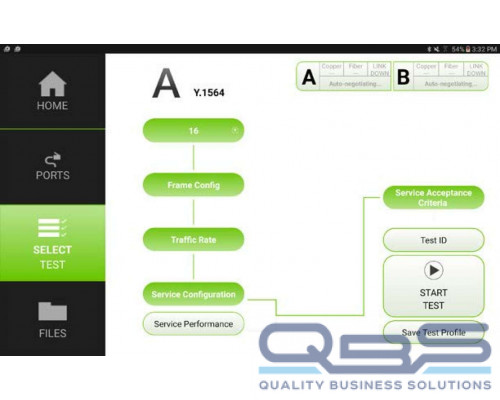

  • тестирование по методике Y.1564:
    • тестирование конфигурации сети – проверка каждого сервиса отдельно на предмет соответствия настроек сети заявленной производительности
    • тестирование производительности – проверка производительности сети при одновременной работе всех сервисов. Определение гарантированной и максимальной пропускной способности
    • определение способности сети ограничивать максимальную пропускную способность для службы
  • подсчет битовых ошибок в Ethernet сети (16 потоков)
  • генератор трафика
  • интеллектуальная петля
  • режимы мониторинга, сквозного тестирования и заворота трафика (loop back)
  • измерение оптической мощности
  • поддержка интернет протоколов IPv4 & IPv6
  • VLAN (2 tags), MPLS (2 tags)
  • IP пинг
  • трассировка маршрута IP
  • обнаружение IP
  • FTP и HTTP тесты
  • сохранение более чем 1000 результатов измерений с привязкой к дате
  • 2 порта Ethernet 10/100/1000
  • 1 порт Ethernet 10G SFP+
  • результаты измерений в цифровом и графическом виде

Комплект поставки анализатора Tempo DataScout Combo Ethernet

     Код по каталогу      НаименованиеОписание
GT-DS10G-HW-B3Tempo DataScout 10G - базовая платформа без порта DATACOM

Включает 7-дюймовый сенсорный экран, прочный металлический корпус защищенный резиновым чехлом с подставкой, ремень для переноски и зарядное устройство на 110–250 В переменного тока. Никаких измерений без установленных опций не производит.

GT-DS10-HW-ETHTempo DS 10G ETH - интерфейсная опция ETHERNET для DataScout 10GПредполагает установку одного медного и оптического интерфейса Ethernet 10/100/1000 (1G) и позволяет выполнить базовые Ethernet тесты: RFC-2544, BER, IP ping, IP trace rote и др
GT-DS10G-SW-201Tempo DS 10G E-DUAL1 - програмная опция ETHERNET DUAL 10/100/1000 для DataScout 10GОпция открывает доступ ко второму порту 10/100/1000BASE-T/X и позволяет проводить многопоточное тестирование Ethernet 10/100/1000
GT-DS10G-SW-110Tempo DS 10G E-SINGLE10 - програмная опция ETHERNET SINGLE PORT 10G для DataScout 10GОпция открывает доступ к одному порту 10,000BASE-X (10G) SFP+ для тестирования 10G Ethernet
GT-DS10G-SW-ADVОпция многопоточного тестирования Ethernet для Tempo DataScout 10GОпция открывает возможность многопоточного тестирования (до 16 потоков) Ethernet, тестирования по методике Y.1564, генератор трафика, интеллектуальная петля.
GT-DS-SFP-SMF-LXDS-SFP-SMF-LX - SFP модуль 1000BASE-LX 1310nm SMF XCVR, LC
GT-DS10-SFP-SMF-LXDS SFP - SFP+ модуль 10 000BASE-X-LX 1310 nm
DS10G-ACC-SOFTDS10G-ACC-SOFT - кейс для транспортировки DS10G
DS10G-ACC-CHGАдаптер питания от сети переменного тока 110-250 В и зарядное устройство
DS-ACC-OTGКабель USB 2.0 - OTG

Технические характеристики анализатора Tempo DataScout Combo Ethernet

ПараметрЗначение
Интерфейсы
Электрические

RJ45 (2 шт.) 10/100/1000BaseT

Оптические
  • 10/100/1000T/X SFP - 2 шт.
  • 10000BaseX SFP+ - 1 шт.
Стандарты
Соответствие стандартуIEEE 802.3-2008 (I, U, X, Z, AB-E, AN, AQ)
BERT (быстрый тест)
СлоиL2, L3
VLAN2 тега
MPLS2 тега
Поддержка EMIX и Jumbo кадровесть
Количество потоков16
Версия интернет протокола (IP)IPv4 & IPv6
Режимы тестирования
  • сквозное тестирование
  • заданная тестовая конфигурация
Параметры кадра
  • фиксированного объема 64B-9600KB
  • рандомный
Полезная нагрузка
  • инкрементные данные
  • PRBS-23
  • E1-нагрузка (требуется опция DS10G-HW-EBM)
Результаты тестирования
  • Переданные и принятые кадры
  • Ошибки последовательности проверки кадров
  • Переданные и принятые октеты
  • Общее количество принятых октетов
  • Переданные и принятые кадры контроля паузы
  • Переданные и принятые кадры с ошибками приема и передачи
  • Переданные и принятые UNICAST пакеты
  • Переданные и принятые MULTICAST пакеты
  • Переданные и принятые BROADCAST пакеты
  • Общее количество принятых пакетов
  • Потерянные Ethernet кадры
  • Количество полученных кадров в каждом диапазоне размеров: Undersized, Oversized, <64 октетов, 65-127 октетов, 128-255 октетов, 256-511 октетов, 512- 1023 октетов, 1024-1518 октетов, 1519-max октетов, Jabbers, Fragments
Заворот (LOOPBACK)
Порт BСлой 2
Тестирование по методике RFC-2544, Y.1564
Слои (Layers)L2, L3
Формат файловCSV, PDF
Режимы тестирования
  • сквозное тестирование
  • анализ задержки
  • анализ потери кадров
  • тестирование из конца в конец (burst)
  • Порт А (локальный) в Порт B (локальный)
  • Порт А (локальный) в Порт B (удаленный)
Результаты тестирования
  • Сводка результатов теста (режим конфигурации системы и теста, физический интерфейс, скорость Ethernet, авто согласование, дуплексный режим, управление потоком, согласованное состояние канала);
    • Информация SFP+ модуля (Тестовый порт, идентификатор, тип разъема, имя поставщика, OUI поставщика, номер детали, версия, серийный номер, код даты производителя, диагностическая поддержка);
    • Тесты пропускной способности и потери кадров (выбранные размеры кадров, максимальная тестовая нагрузка (% FPS), минимальная тестовая нагрузка (% FPS), размер шага загрузки (%), количество испытаний, количество проверок, продолжительность испытания (секунды / шаг));
    • Тест задержки (выбранные размеры кадров, тестовая нагрузка (% FPS) Количество попыток, продолжительность теста (сек / шаг));



  • Подробные сведения о результатах тестирования. Графические диаграммы для всех выбранных тестов.
    • Пропускная способность и потеря кадров:
      • Краткое описание каждой итерации (параметр теста, продолжительность теста, отправленные кадры, полученные кадры, потерянные кадры, принятые допустимые кадры, полученные кадры с ошибками, частота кадров Tx, частота кадров Rx, общее количество полученных байтов, количество полученных байтов / кадр, пропускная способность кадров, общая пропускная способность):
      • Детальная информация по каждой итерации:
        • переданные и полученные кадры
        • ошибки контрольной последовательности кадра
        • переданные и полученные октеты
        • кадры контроля паузы Tx и Rx
        • кадры с ошибками Rx и Tx
        • принятые и переданные UNICAST пакеты
        • принятые и переданные MULTICAST пакеты
        • принятые и переданные BROADCAST пакеты
        • потерянные кадры Ethernet
        • общее количество полученных октетов
        • общее количество полученных пакетов
        • количество полученных кадров в каждом диапазоне размеров: Undersized, Oversized, <64 октетов, 65-127 октетов, 128-255 октетов, 256-511 октетов, 512-1023 октетов, 1024-1518 октетов, макс. 1519 октетов, Jabbers, фрагменты
    • Задержка (по проверке размера кадра): средняя задержка, джиттер
    • Тестирование из конца в конец (Back-to-Back) - проверка по размеру кадра:
      • максимальное измеренное значение пакета (среднее)
      • максимальное значение пакета длительностью 1 с
      • отклонение %
Питание
Тип аккумуляторной батареиLi Ion
Время работы от батареи2 - 8 час (в зависимости от режима)
Напряжение питания от сети переменного тока110-240 В, 50-60 Гц
Характеристики входящего в комплект блока питания9В, 2A
Общие параметры
МониторСенсорный, 7" WVGA LCD, разрешением 800 x 600
Объем внутренней памяти4 ГБ (возможность расширения до 16 ГБ)
Температура эксплуатации-10°C ... 55°C
Температура хранения-20°C ... 70°C
Влажность0% ... 93% RH без конденсации
Габариты254 x 165 x 56 мм
Вес2,95 кг



Функциональные возможности анализатора Tempo DataScout Combo Ethernet

  • тестирование по методике RFC-2544 с выведением текстовых и графических результатов измерения
  • тестирование по методике Y.1564:
    • тестирование конфигурации сети – проверка каждого сервиса отдельно на предмет соответствия настроек сети заявленной производительности
    • тестирование производительности – проверка производительности сети при одновременной работе всех сервисов. Определение гарантированной и максимальной пропускной способности
    • определение способности сети ограничивать максимальную пропускную способность для службы
  • подсчет битовых ошибок в Ethernet сети (16 потоков)
  • генератор трафика
  • интеллектуальная петля
  • режимы мониторинга, сквозного тестирования и заворота трафика (loop back)
  • измерение оптической мощности
  • поддержка интернет протоколов IPv4 & IPv6
  • VLAN (2 tags), MPLS (2 tags)
  • IP пинг
  • трассировка маршрута IP
  • обнаружение IP
  • FTP и HTTP тесты
  • сохранение более чем 1000 результатов измерений с привязкой к дате
  • 2 порта Ethernet 10/100/1000
  • 1 порт Ethernet 10G SFP+
  • результаты измерений в цифровом и графическом виде

Видео обзор возможностей транспортного анализатора Datascout 10G

Видео обзор транспортного анализатора Datascout 10G (Ethernet)

Видео обзор транспортного анализатора Datascout 10G (Обзор меню)
