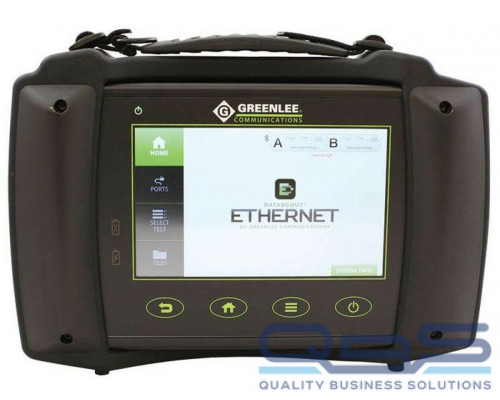

Name: Tempo DS-SS-DDS-TIMS - комплект анализатора DataScout 10G для тестирования потоков E1/E3, DDS 56/54K, TIMS (2/4 проводных каналов) с расширенным диапазоном 2 МГц, ISDN-PRI -заказать за 1122051 ₽
Brand: Tempo Communications
Price: 1122051 RUB
Availability: InStock

Модель:

15509

Артикул:

TE-DS-SS-DDS-TIMS

Производитель:

Tempo Communications

Наличие:

4 шт.

1 122 051 ₽

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Tempo DS-SS-DDS-TIMS - комплект анализатора транспортных потоков на базе платформы DataScout 10G. Он предназначен для тестирования:

потоков E1/E3
диагностики 2-х и 4-х проводных аналоговых каналов передачи голоса и данных в частотном диапазоне до 2 МГц
тестирования DDS 56/54K (Data Distribution Service - Служба распространения данных) удовлетворяющего потребности приложений, связанных с управлением воздушным движением, умных сетей энергоснабжения, автономных средств передвижения, робототехники, логистики, энергоснабжения, медицинского оборудования, космонавтики и обороны, Интернета вещей, а также других приложений, требующих обмена данных в реальном времени
анализа ISDN-PRI

Функциональные возможности анализатора Tempo DS-SS-DDS-TIMS

Тестирование интерфейсов DS1 и DS3

Одновременное тестирование двух портов E1 и порта DS3 (E3)
Обнаружение сигнала STS-1
тестирование и эмуляция PRI-ISDN NT / TE
регистрация данных G.821 PRI-ISDN
тестирование голоса и данных DS0
сквозной режим тестирования DS3
тестирование BERT;
режим эмуляции CSU / NIU
DDS 56 / 64K DS0 BERT
Эмуляция VT100
Опция Frame Relay

Тестирование 4-х проводного DDS

эмуляция CSU / DSU
56K первичный / вторичный режимы
режим чистого канала 64K
отображение полученных байтов в реальном времени
контроль уровня принимаемого сигнала

Тестирование PRI-ISDN

Режимы TE и NT
Опция тестирования евро ISDN
Выполнение / прием голосовых вызовов
Тестирование BERT (Данные / голос)

Сигнализация - TIMS / DS0

генератор сигналов частотой до 2 МГц;
сигнализация 2-х проводного тракта;
сигнализация 2/4 проводного тракта (голосового и широкополосного);
измерение частоты;
измерение уровней шумов;
анализ качаний частоты
эмуляция CO / PBX
подача сигнала +13 дБ / прием -50 дБ
селективная сигнализация 4-х проводного тракта;
анализ амплитуды, фазы и джиттера;
измерение скачков коэффициента усиления;
анализ скачков фазы

Удобное исполнение анализатора:

ОС Android, 7"
сенсорный дисплей, русскоязычное меню и инструкция по эксплуатации
прочный корпус с защитным чехлом и подставкой
Li-Ion батарея большой емкости

Сервисные функции для повышения комфорта работы с прибором:

веб-браузер Chrome;
Google карты, электронная почта, заметки и контакты;
программа просмотра PDF;
сохранение более чем 1000 результатов измерений в цифровом и графическом виде с привязкой к дате;
бортовые обучающие видео

Комплект поставки анализатора Tempo DS-SS-DDS-TIMS

Код по каталогу	Наименование	Описание
GT-DS10G-HW-B3	DataScout 10G - базовая платформа без порта DATACOM	Включает: Устройство на базе ОС Android, 7" сенсорный дисплей, прочный корпус с защитным чехлом и подставкой, ремнем для переноски, Li-Ion батарею, зарядное устройство и инструкцию по эксплуатации. Сам по себе GT-DS10G-HW-B3 ничего не измеряет и является лишь платформой для установки необходимых измерительных опций.
GT-DS10-HW-PDH2	Интерфейс тестирования DS1 и DS3	Включает поддержку портов DS1 (двойной Бантам) и DS3 (BNC) с поддержкой E1 BERT и частичного тестирования в режимах нагрузочного тестирования, монитора, моста. Режимы работы: нагрузочное тестирование (terminate), монитор. Измерение: BERT, FEAC (аварийные сигналы на дальнем конце), тестирование по шлейфу (Loopback), амплитуды и частоты сигналов. Результаты измерения: аварии, ошибки, уровень и частота сигнала, джиттер и др. Возможность измерения по шлейфу, запоминания и печати более 1000 результатов с привязкой к дате и времени.
GT-DS10-HW-DDS	Опция тестирования DDS	Поддержка CSU/DSU эмуляции и тестирование DSU по шлейфу. Тестовые шнуры в комплект не входят.
GT-DS10-HW-T	Интерфейсная опция TIMS.	Поддержка 2/4-х проводных 600/900/1200 Ом окончаний. Режим прослушивания и разговора. Поддержка DS0 TIMS/CALL доступна после активации дополнительной опции GT-DS10G-SW-V. Выполнение и прием звонков, генерация сигналов набора номера и звонка, генерация о определение DTMF/DP. Определение частоты и уровня C-MSG шума, напряжения и тока в линии. Поддержка режимов: Loop start, Ground start, DID-IMM и WINK, эмуляция станционного оборудования. Возможность сохранения более 1000 телефонных номеров. Тестовые шнуры заказываются дополнительно
GT-DST-SW-DT1	Программная опция доступа ко второму порту T1 или Е1	Опция открывает доступ ко второму порту Е1
GT-DST-SW-N1	Программная опция эмуляции Т1 CSU / NIU с детектированием/распознаванием в полосе NIU FAC 4/5	Опция открывает возможность эмуляции Т1 CSU/NIU с детектированием/распознаванием в полосе NIU FAC 4/5
GT-DST-SW-4	Програмная опция TIMS расширения частотного диапазона с 20кГц до 2,0 МГц
GT-DST-SW-PRO4	Программная опция TIMS доступа к программированию любой частоты на 4-е пользовательских клавиши прибора. Поддержка быстрой передачи уникальных частот.
GT-DST-SW-DG	Программная опция поддержки измерения перерывов связи, импульсов амплитуды и фазы и джиттера
GT-DST-SW-SS	Программная опция поддержки селективной сигнализации
GT-DS10-HW-P	Интерфейсная опция ISDN-PRI	Поддержка TE/NT режимов, передача/прием одновременно до 23 голосовых, данных и видео вызовов в выбранном В канале. Декодирование L3 протокола. Тестовые шнуры в комплект не входят.
DS-LD-BTM-R	DS-LD-BTM-R - тестовый шнур Bantam (M) - Bantam (M) красный
DS-LD-BTM-B	DS-LD-BTM-B - тестовый шнур Bantam (M) - Bantam (M) синий
DS-LD-BNC-R	DS-LD-BNC-R - тестовый шнур BNC (красный)
DS-LD-BNC-B	DS-LD-BNC-B - тестовый шнур BNC (синий)
DS-LD-DDS-STR	DS-LD-DDS-STR - тестовый патч-корд DDS RJ48 прямой, 1,8 м
DS-LD-DDS-REV	DS-LD-DDS-REV - тестовый патч-корд DDS RJ48 перекрестный, 1,8 м
DS-LD-RJ48-BTM	DS-LD-RJF-BTM - тестовый патч-корд RJ48 (F) - двойной Bantam
DS10G-ACC-SOFT	DS10G-ACC-SOFT - кейс для транспортировки DS10G
DS10G-ACC-VEH	DS10G-ACC-VEH - шнур питания от автомобильного прикуривателя
DS-ACC-OTG	DS-ACC-OTG - адаптер USB 2.0 - OTG микро кабель

Технические характеристики анализатора Tempo DS-SS-DDS-TIMS в режиме PDH1 и PDH2

Параметр	Значение
Интерфейсы
Тип интерфейса	DS1: Двойной Bantam (2 порта E1), BNC
Стандарты
T1, E1 T3, E3	ANSI T1.403, AT&T Pub.62411 G.703, G.775, TSY-009-000499, T1.404, T1.102, T1.107
Приемник DS1
Режимы работы	Мониторинг, Терминал, Мост, Эмуляция, CSU / NIU, FT1, Удаление и вставка (Drop & Insert)
Кадрирование	Автоматически, ESF, SF, SF-D4, SLC96, без кадрирования
Линейный код	B8ZS, AMI
Синхронизация приемника	1.544 МГц ±300 ppm из восстановленного сигнала
Линейная скорость	1,544 МГц, N x 56/64 кбит / с
Импеданс	номинальный: 100 Ом в режиме моста: более 1 кОм
Чувствительность	В режиме "Монитор": -15 до –32 дБ В режиме оконечного устройства или моста: +6 до –36 дБ
Разрешение частоты и погрешность	0.1 Гц, ±7 ppm ±1.472 Гц
Проскальзывание частоты	±1 Гц
Задержка по шлейфу	±1 мсек
Передатчик DS1
Джиттер	>128 бит допуск аттенюатора
Разрешение по уровню и точность	0до -40 dBdsx -1.0 до -39 дБ ±1.25 дБ
Режимы работы	Терминал, Drop & Insert, Bypass
Кадрирование	Автоматически, ESF, D4, SLC96, без кадрирования
Линейный код	B8ZS, AMI
Синхронизация передатчика	1.544 МГц ±10ppm
Линейная скорость	1,544 МГц, N x 56/64 кбит / с
Импеданс	номинальный: 100 Ом
LBO	0, -7.5 и -15 дБ
Ввод ошибок	Логических, Потери кадра (2 F-бита), BPV
Приемник DS3
Режимы работы	Мониторинг, Терминал (оконечное устройство), Терминал с высоким импедансом, эмуляция CSU / NIU, DS2 статус, потери DS1, сквозной DS3, сквозной DS3 (без генерации)
Кадры	C-бит, M13, без кадрирования, Авто
Линейный код	B3ZS
Синхронизация	44,736 МГц ± 20 ppm
Импеданс	Номинальный 75 Ом
Чувствительность	DSX: разрешение до 26 дБ. HI / LO: от +6 до –26 дБ
Сигнализация и события
Поток	C-бит, BPV, F-бит, P-бит, FEBE
История	LOS, OOF, AIS, X-bit, Idle, UAS, ExZ
BERT
Тестовые шаблоны	2^23-1, 2^20-1, 2^15-1, QRSS, 1:1, 1010, 1100, 1111, 3 в 24
Отчет об ошибках	BIT, BER, ES, EFS, %EFS, SES, %SES
Вставка ошибок
Тип ошибок	логические, F-бит, BPV, C-бит, P-бит, ExZero’s
Заворот (LOOPBACK)
Режимы	Локальный (собственный / линейный), вставной бит M23
FEAC	Передает и отображает любой из 11 полученных кодов FEAC или НЕТ
Анализ цепи DS2
Режимы	Мониторинг в реальном времени каналов DS2 с №1 по №7
Сигнализация и события	RAI, AIS или LOF на любом или всех каналах DS2
Вставка ошибок	RAI, AIS или LOF на выбранных каналах DS2
Тестирование потерь в DS1
Коннектор	Bantam Tx & Rx
Линейный код	AMI, B8ZS
Синхронизация	1,544 МГц ± 200 ppm
Импеданс	Номинальный 100 Ом
Уровень сигнала	DSX номинальный
DDS BERT и LOOPBACK
Тип	56/64K
Заворот (Loopback)	Latching, V.54
Тестирование DS0
Интерфейс	RJ11 900 Ом + 2,16 мкФ номинальное сопротивление
Эмуляция	CO, Station, PBX
Режимы	LS, GS, DID-imm, DID-Wink, E&M-imm, E&M-wink
Извлечение DS0 в 2-х проводный канал	790 м макс. 0 ± 0,2 дБ, 250-3400 Гц

Технические характеристики анализатора Tempo DS-SS-DDS-TIMS в режиме тестирования ISDN PRI

Параметр	Значение
Общие параметры
Интерфейс	двойной Bantam
Режимы	NT, TE
Синхронизация	Восстановленный сигнал, внутренний генератор тактовых импульсов
Поддержка типа переключателя	Национальный ISDN-2 (по умолчанию), DMS100, 5ESS, 4ESS, Euro-ISDN, VN6, 1TR6, QSIG, NTT, KDD
Поддержка звонков	голос, данные
Одновременные окончания	23 канала
Расшифровка сообщений	Q.931
BERT
Тестовые последовательности	Все-1-цы, 511, 2047, Alt-0/1
Отображаемый результат	Bit, BER, ES, EFS, %EFS, SES, %SES

Технические характеристики анализатора Tempo DS-SS-DDS-TIMS в режиме тестирования DDS

Параметр	Значение
Общие параметры
Интерфейс	RJ-48
Импеданс	135 Ом
Режимы	Режим оконечного устройства, сквозное тестирование
Поддерживаемые скорости передачи данных	2.4K, 4.8K, 9.6K,19.2K, 38.4K, 56K, 64K
Источник синхронизации	Внутренний, внешний, сетевой
LOOPBACK
Режимы	удаленная фиксация CCITT V.54 удаленный DSU локальный CSU локальный DSU
Коды	DMI - режим данных в режиме ожидания (все единицы) CMI - режим управления холостым ходом OOS - Out of Service (сеть не работает) OOF - вне кадра UMC - не назначенный код мультиплексора ASC - код аномальной станции MOS - Mux не синхронизирован
Уровень приема
Обнаруживает и отображает уровень приема сигнала
Ток сигнализации
Обнаруживает и отображает ток уплотнения цепи
BERT
Тестовые последовательности	2047 (2^11-1), 511 (2^9-1), SP1, SP2, SP3, SP4, SP5, Пакет, Все 1’ы, Все- 0’и, Alt 1:1
Результат тестирования	BER, ES, EFS, %EFS, SES, %SES
Внесение ошибок	бит
Декодирование принятых байт
Отображение	Двоичный и шестнадцатеричный
	Недействительный BPV

Технические характеристики анализатора Tempo DS-SS-DDS-TIMS в режиме тестирования TIMS DS0

Параметр	Значение
Интерфейсы	RJ11, Bantam
Сигнализация 2-х проводного тракта
Импеданс	900, 600, 1200 Ом
Выход	тональный сигнал ответа станции сигнал вызова число эквивалентности звонка (REN): 2 подключённый к линии: > 20 мА источник питания: -48 ±1.5 В (DC)
Эмуляция	CO, Station, PBX
Разрядность	DTMF, MF, DP
Режимы	LS, GS, E&M I-V, DID-imm, DID-Wink
Синхронизация	Pre-Wink, Pre-Digit, Wink Delay
Напряжение постоянного тока	2 ... ±90 В ±1 В (DC)
Разрешение	0.1 В
Ток	±10 ... 80 ±1.0 мА
Селективная сигнализация 4-х проводного тракта
Режимы	SS1, SS4
Уровень выходного сигнала	-8 дБм0
Перерывы	2600 Гц ±2 Гц
Межзначный интервал	250 мс Тихо
2/4 проводной тракт (голосовой и широкополосный)
Стандарт	IEEE 743-1995
Импеданс	100, 135, 900, 600, 1200Ω Ом
Режим Моста	> 1 кОм
Уровень выходного сигнала	+10 ... -50 дБм ±.5 дБ
Уровни измеряемого сигнала	+13 ... -60 дБм ±0.5 дБм до 500 кГц 500 кГц до 2 МГц ±1 дБ
Измерение частоты
Голосовой диапазон	50 Гц ... 16 кГц ±1 Гц
Широкополосный диапазон	16 кГц ... 2 МГц ± 1 Гц
Измерение шумов
Диапазон	92 ... <10 дБм для всех фильтров ±1 dB
Сигнал удержания	1 002-1 022 Гц
Чувствительность шумов	29 dBrn - 90 dBrn
Уровень	1010 Гц > 50 дБ затухание
Измерение шума "Шум на землю"	+60 dBrnc ... +110 dBrnc 600/900 Ом
Настройки порога импульсных шумов	От 29 дБ до 84 дБ, счетчик 9999 с переполнением / сбросом
Амплитуда и фаза
Джиттер	+10 дБм ... -40 дБм
Амплитуда	0.1%-100% пик ±5%
Фаза	0.1 ... 350º ±5%
Скачки коэффициента усиления
Диапазон	2, 3, 4, 6, 8,10 дБ
Погрешность	± 0.5d дБ
Счетчик	9999 с переполнением и очисткой
Скачки фазы
Диапазон	5-75 градусов
Погрешность	± 10%
Счетчик	9999 с переполнением и очисткой
Перерывы связи	12 дБ ±1 дБ
23-х тональная последовательность
Стандарт	IEEE 743-1995
Диапазон	-8 дБм, 0 ... -40 дБм
Индивидуальная частота и уровень 23-тональных интермодальных искажений	2-й и 3-й порядок уровень выходного сигнала: -6 дБм ... -40 дБм измерение: ±2 дБ
23-тональный среднеквадратичный композитный тон	IMD, EDD: 0 ... 12 мс ±.01 мс S/TD, S/NR: +/- 2 дБ
Возвратные потери	–ERL, SRL-Lo, SRL-HI уровень выходного сигнала: -6 дБм ... -10 дБм измерение: 0 - 30 дБ ± 1 дБ
Фиксированные частоты голосового диапазона
Частоты	404 Гц, 1004 Гц, 2804 Гц, 2713 Гц, 1804 Гц, 3204 Гц, 1913 Гц, 2413 Гц
Погрешность	± 1 Гц
Фиксированные частоты широкополосного диапазона
Частоты	28 кГц, 40 кГц, 48 кГц, 82 кГц, 96 кГц,196 кГц, 392 кГц, 1024 кГц
Погрешность	± 1 Гц
Качание частоты
Голосовой диапазон	404 Гц ... 3204 Гц
Широкополосный диапазон	20 кГц ... 2 MГц
Тихий тон	терминированный 0 Гц
Количество уровней громкости динамика	3

Общие технические характеристики анализатора Tempo DS-SS-DDS-TIMS

Параметр	Значение
Общие параметры
Монитор	Сенсорный, 7" WVGA LCD, разрешением 800 x 600
Клавиши	Домой, Назад, Меню, Питание
Индикаторы	Питание включено, батарея заряжается, батарея разряжена
Сервисные интерфейсы	LAN 10/100 Base-T USB: (2) USB - клиент (1) On-The-Go (OTG) - Хост Гарнитура: выходной разъем 2,5 мм Микрофон: входной разъем 2,5 мм
Объем внутренней памяти	4 ГБ (возможность расширения до 16 ГБ)
Вывод данных	Дисплей, Экспорт в USB
Установленные Android приложения	MobiSuite Office Веб-браузер Chrome Эл. почта Список контактов Календарь ПО для обмена сообщениями Калькулятор VMLite VNC Server (требуется DS10-SW-RC)
Тип аккумуляторной батареи	Li-Ion
Время работы от батареи	2 - 8 час (в зависимости от режима)
Напряжение питания от сети переменного тока	110-240 В, 50-60 Гц
Характеристики входящего в комплект блока питания	9В, 2A
Температура эксплуатации	-10°C ... 55°C
Температура хранения	-20°C ... 70°C
Влажность	0% ... 93% RH без конденсации
Материал корпуса	прочный прессованный алюминий толщиной 1,5 мм
Габариты	254 x 165 x 56 мм
Вес	2,95 кг
