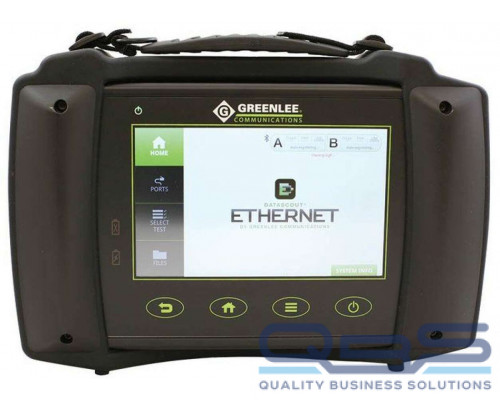

Tempo DataScout 10G kit5 - комплект анализатора DataScout 10G с наиболее широкими функциональными возможностями. Анализатор в данной комплектации позволяет выполнить комплексную диагностику транспортных сетей. Он поддерживает тестирование Ethernet 1G/10G, потоков E1 и E3 с поддержкой сигнализации DS0, сетей DATACOM и ISDN-PRI, цепей SCADA а также систем релейной защиты и автоматики.
Функциональные возможности анализатора Tempo DataScout 10G kit5
Тестирование Ethernet 1G/10G
- тестирование по методике RFC-2544 с выведением текстовых и графических результатов измерения
- тестирование конфигурации и производительности сети по методике Y.1564
- подсчет битовых ошибок в Ethernet сети (16 потоков)
- генератор трафика, интеллектуальная петля
- режимы мониторинга, сквозного тестирования и заворота трафика (loop back)
- измерение оптической мощности
- поддержка интернет протоколов IPv4 & IPv6, VLAN (2 tags), MPLS (2 tags)
- обнаружение IP, IP пинг, трассировка маршрута IP, FTP и HTTP тесты
Тестирование оптических линий стандарта IEEE С37.94
- генерирование выбранной пользователем тестовой последовательности на активных каналах Nx64 кбит/сек., N=1...12
- анализ битовых ошибок (BERT) и сигналов тревоги
- мониторинг производительности по методике G.821
- диагностика работоспособности оборудования путем внесения кадровых, кодовых и логических ошибок и сигналов тревоги
- измерение односторонней и двусторонней задержки распространения в тестируемой цепи
- мониторинг активной цепи без нарушения передачи данных
- внутренние, внешние и восстановленные тактовые входы
- режим тестирования по шлейфу (Loopback)
Тестирование интерфейсов DS1 и DS3
- Одновременное тестирование двух портов E1 и порта DS3 (E3)
- Обнаружение сигнала STS-1
- Эмуляция PRI-ISDN NT / TE
- Мост Е1 в Ethernet
- Режим эмуляции CSU / NIU
- DDS 56 / 64K DS0 BERT
- Эмуляция VT100
- Опция Frame Relay
Тестирование DATACOM
- Sync / Async и DTE / DCE режимы
- V.35, RS232, RS449, RS530, X21
Тестирование PRI-ISDN
- Режимы TE и NT
- Опция тестирования евро ISDN
- Выполнение / прием голосовых вызовов
- Тестирование BERT (Данные / голос)
Сигнализация - TIMS / DS0
- генератор сигналов частотой до 2 МГц;
- сигнализация 2-х проводного тракта;
- сигнализация 2/4 проводного тракта (голосового и широкополосного);
- измерение частоты;
- измерение уровней шумов;
- анализ качаний частоты
- эмуляция CO / PBX
- подача сигнала +13 дБ / прием -50 дБ
- селективная сигнализация 4-х проводного тракта;
- анализ амплитуды, фазы и джиттера;
- измерение скачков коэффициента усиления;
- анализ скачков фазы
Удобное исполнение анализатора:
- ОС Android, 7"
- сенсорный дисплей, русскоязычное меню и инструкция по эксплуатации
- прочный корпус с защитным чехлом и подставкой
- Li-Ion батарея большой емкости
Сервисные функции для повышения комфорта работы с прибором:
- веб-браузер Chrome;
- Google карты, электронная почта, заметки и контакты;
- программа просмотра PDF;
- сохранение более чем 1000 результатов измерений в цифровом и графическом виде с привязкой к дате;
- бортовые обучающие видео
Комплект поставки анализатора Tempo DataScout 10G kit5
| Код по каталогу | Наименование | Описание |
| 52085623 | DataScout 10G GEN2- базовая платформа с портом DATACOM | Включает 7-дюймовый сенсорный экран, прочный металлический корпус защищенный резиновым чехлом с подставкой, ремень для переноски и зарядное устройство на 110–250 В переменного тока. Никаких измерений без установленных опций не производит. |
| 52084728 | Ethernet интерфейс тестирования R2 | Предполагает установку одного медного и оптического интерфейса Ethernet 10/100/1000 (1G) и позволяет выполнить базовые Ethernet тесты: RFC-2544, BER, IP ping, IP trace rote и др |
| GT-DS10G-SW-201 | Программная опция ETHERNET DUAL 10/100/1000 для DataScout 10G | Опция открывает доступ ко второму порту 10/100/1000BASE-T/X и позволяет проводить многопоточное тестирование Ethernet 10/100/1000 |
| GT-DS10G-SW-110 | Программная опция ETHERNET SINGLE PORT 10G для DataScout 10G | Опция открывает доступ к одному порту 10,000BASE-X (10G) SFP+ для тестирования 10G Ethernet |
| GT-DS10G-SW-ADV | Опция многопоточного тестирования Ethernet для DataScout 10G | Опция открывает возможность многопоточного тестирования (до 16 потоков) Ethernet, тестирования по методике Y.1564, генератор трафика, интеллектуальная петля. |
| 52085609 | Опция диагностики оптических линий стандарта IEEE С37.94 | Опция позволяет выполнять мониторинг, тестирование и устранение неисправностей в цепях SCADA а также системах релейной защиты и автоматики. |
| GT-DS10-HW-PDH2 | Интерфейс тестирования DS1 и DS3 | Включает поддержку портов DS1 (двойной Бантам) и DS3 (BNC) с поддержкой E1 BERT и частичного тестирования в режимах нагрузочного тестирования, монитора, моста. Режимы работы: нагрузочное тестирование (terminate), монитор. Измерение: BERT, FEAC (аварийные сигналы на дальнем конце), тестирование по шлейфу (Loopback), амплитуды и частоты сигналов. Результаты измерения: аварии, ошибки, уровень и частота сигнала, джиттер и др. Возможность измерения по шлейфу, запоминания и печати более 1000 результатов с привязкой к дате и времени. |
| GT-DST-SW-DT1 | Программная опция доступа ко второму порту T1 или Е1 | Опция открывает доступ ко второму порту Е1 |
| GT-DST-SW-N1 | Программная опция эмуляции Е1 CSU / NIU с детектированием/распознаванием в полосе NIU FAC 4/5 | |
| GT-DS10-HW-P | Интерфейсная опция ISDN-PRI. Поддержка TE/NT режимов, передача/прием одновременно до 23 голосовых, данных и видео вызовов в выбранном канале. Декодирование L3 протокола. | |
| GT-DS10-HW-T | Интерфейсная опция TIMS. Поддержка 2/4 проводных окончаний. | |
| GT-DS10-HW-DDS | DS10-HW-DDS - опция тестирования DDS 56/64К-G | |
| DS-LD-BNC-R | DS-LD-BNC-R - тестовый шнур BNC (красный) | |
| DS-LD-BNC-B | DS-LD-BNC-B - тестовый шнур BNC (синий) | |
| DS-LD-BTM-R | DS-LD-BTM-R - тестовый шнур Bantam (M) - Bantam (M) красный | |
| DS-LD-BTM-B | DS-LD-BTM-B - тестовый шнур Bantam (M) - Bantam (M) синий | |
| DS-LD-RJ48-BTM | DS-LD-RJF-BTM - тестовый патч-корд RJ48 (F) - двойной Bantam | |
| GT-DS-LD-SMF-SC-LC | DS-LD-SMF-SC-LC - тестовый патч-корд оптический SMF SC-LC; 1,8м | |
| GT-DS-LD-MMF-SC-LC | DS-LD-MMF-SC-LC - тестовый патч-корд оптический MMF SC-SC; 1,8м | |
| GT-DS-LD-MMF-LC-LC | DS-LD-MMF-LC-LC - тестовый патч-корд оптический MMF LC-LC; 2,0 м | |
| GT-DS-LD-SMF-LC-LC | DS-LD-SMF-LC-LC - тестовый патч-корд оптический SMF LC-LC; 2,0м | |
| DS-ADAP-BTM-310B | ADAP-BTM-310B - адаптер Bantam (M) - 310, синий | |
| DS-ADAP-BTM-310R | ADAP-BTM-310R - адаптер Bantam (M) - 310, красный | |
| DS-ACC-M-LP | DS-ACC-M-LP - аксессуар MM 3 в 1 LOOPBACK | |
| DS-ACC-S-LP | DS-ACC-S-LP - аксессуар SM 3 в 1 LOOPBACK | |
| DS-ACC-E-LP | DS-ACC-E-LP - аксессуар GIGABIT ETHERNET LOOPBACK | |
| GT-DS-SFP-MMF-SX | DS-SFP-MMF-SX - SFP модуль 1000BASE-SX 850nm MMF XCVR, LC | |
| GT-DS-SFP-SMF-LX | DS-SFP-SMF-LX - SFP модуль 1000BASE-LX 1310nm SMF XCVR, LC | |
| GT-DS10-SFP-MMF-SX | DS SFP - SFP+ модуль 10000BASE-X-SX 850NM | |
| GT-DS10-SFP-SMF-LX | DS SFP - SFP+ модуль 10000BASE-X-LX 1310NM | |
| DS-ACC-OTG | DS-ACC-OTG - адаптер USB 2.0 - OTG микро кабель | |
| DS10G-ACC-SOFT | DS10G-ACC-SOFT - кейс для транспортировки DS10G | |
Технические характеристики анализатора Tempo DataScout 10G kit5 в режиме Ethernet
| Параметр | Значение | |
| Интерфейсы | ||
| Электрические | RJ45 (2 шт.) 10/100/1000BaseT | |
| Оптические |
| |
| Стандарты | ||
| Соответствие стандарту | IEEE 802.3-2008 (I, U, X, Z, AB-E, AN, AQ) | |
| BERT (быстрый тест) в режиме Ethernet | ||
| Слои | L2, L3 | |
| VLAN | 2 тега | |
| MPLS | 2 тега | |
| Поддержка EMIX и Jumbo кадров | есть | |
| Количество потоков | 16 | |
| Версия интернет протокола (IP) | IPv4 & IPv6 | |
| Режимы тестирования |
| |
| Параметры кадра |
| |
| Полезная нагрузка |
| |
| Результаты тестирования |
|
|
| Заворот (LOOPBACK) | ||
| Порт B | Слой 2 | |
| Тестирование по методике RFC-2544, Y.1564 | ||
| Слои (Layers) | L2, L3 | |
| Формат файлов | CSV, PDF | |
| Режимы тестирования |
|
|
| Результаты тестирования |
|
|
Технические характеристики анализатора Tempo DataScout 10G kit5 в режиме PDH1 и PDH2
| Параметр | Значение |
| Интерфейсы | |
| Тип интерфейса | DS1: Двойной Bantam (2 порта E1), BNC |
| Стандарты | |
T1, E1 T3, E3 | ANSI T1.403, AT&T Pub.62411 G.703, G.775, TSY-009-000499, T1.404, T1.102, T1.107 |
| Приемник DS1 | |
| Режимы работы | Мониторинг, Терминал, Мост, Эмуляция, CSU / NIU, FT1, Удаление и вставка (Drop & Insert) |
| Кадрирование | Автоматически, ESF, SF, SF-D4, SLC96, без кадрирования |
| Линейный код | B8ZS, AMI |
| Синхронизация приемника | 1.544 МГц ±300 ppm из восстановленного сигнала |
| Линейная скорость | 1,544 МГц, N x 56/64 кбит / с |
| Импеданс |
|
| Чувствительность |
|
| Разрешение частоты и погрешность | 0.1 Гц, ±7 ppm ±1.472 Гц |
| Проскальзывание частоты | ±1 Гц |
| Задержка по шлейфу | ±1 мсек |
| Передатчик DS1 | |
| Джиттер | >128 бит допуск аттенюатора |
| Разрешение по уровню и точность |
|
| Режимы работы | Терминал, Drop & Insert, Bypass |
| Кадрирование | Автоматически, ESF, D4, SLC96, без кадрирования |
| Линейный код | B8ZS, AMI |
| Синхронизация передатчика | 1.544 МГц ±10ppm |
| Линейная скорость | 1,544 МГц, N x 56/64 кбит / с |
| Импеданс | номинальный: 100 Ом |
| LBO | 0, -7.5 и -15 дБ |
| Ввод ошибок | Логических, Потери кадра (2 F-бита), BPV |
| Приемник DS3 | |
| Режимы работы | Мониторинг, Терминал (оконечное устройство), Терминал с высоким импедансом, эмуляция CSU / NIU, DS2 статус, потери DS1, сквозной DS3, сквозной DS3 (без генерации) |
| Кадры | C-бит, M13, без кадрирования, Авто |
| Линейный код | B3ZS |
| Синхронизация | 44,736 МГц ± 20 ppm |
| Импеданс | Номинальный 75 Ом |
| Чувствительность |
|
| Сигнализация и события | |
| Поток | C-бит, BPV, F-бит, P-бит, FEBE |
| История | LOS, OOF, AIS, X-bit, Idle, UAS, ExZ |
| BERT | |
| Тестовые шаблоны | 2^23-1, 2^20-1, 2^15-1, QRSS, 1:1, 1010, 1100, 1111, 3 в 24 |
| Отчет об ошибках | BIT, BER, ES, EFS, %EFS, SES, %SES |
| Вставка ошибок | |
| Тип ошибок | логические, F-бит, BPV, C-бит, P-бит, ExZero’s |
| Заворот (LOOPBACK) | |
| Режимы | Локальный (собственный / линейный), вставной бит M23 |
| FEAC | Передает и отображает любой из 11 полученных кодов FEAC или НЕТ |
| Анализ цепи DS2 | |
| Режимы | Мониторинг в реальном времени каналов DS2 с №1 по №7 |
| Сигнализация и события | RAI, AIS или LOF на любом или всех каналах DS2 |
| Вставка ошибок | RAI, AIS или LOF на выбранных каналах DS2 |
| Тестирование потерь в DS1 | |
| Коннектор | Bantam Tx & Rx |
| Линейный код | AMI, B8ZS |
| Синхронизация | 1,544 МГц ± 200 ppm |
| Импеданс | Номинальный 100 Ом |
| Уровень сигнала | DSX номинальный |
| DDS BERT и LOOPBACK | |
| Тип | 56/64K |
| Заворот (Loopback) | Latching, V.54 |
| Тестирование DS0 | |
| Интерфейс | RJ11 900 Ом + 2,16 мкФ номинальное сопротивление |
| Эмуляция | CO, Station, PBX |
| Режимы | LS, GS, DID-imm, DID-Wink, E&M-imm, E&M-wink |
| Извлечение DS0 в 2-х проводный канал | 790 м макс. 0 ± 0,2 дБ, 250-3400 Гц |
Технические характеристики анализатора Tempo DataScout 10G kit5 в режиме тестирования ISDN PRI
| Параметр | Значение | |
| Общие параметры | ||
| Интерфейс | двойной Bantam | |
| Режимы | NT, TE | |
| Синхронизация | Восстановленный сигнал, внутренний генератор тактовых импульсов | |
| Поддержка типа переключателя | Национальный ISDN-2 (по умолчанию), DMS100, 5ESS, 4ESS, Euro-ISDN, VN6, 1TR6, QSIG, NTT, KDD | |
| Поддержка звонков | голос, данные | |
| Одновременные окончания | 23 канала | |
| Расшифровка сообщений | Q.931 | |
| BERT | ||
| Тестовые последовательности | Все-1-цы, 511, 2047, Alt-0/1 | |
| Отображаемый результат | Bit, BER, ES, EFS, %EFS, SES, %SES | |
Технические характеристики анализатора Tempo DataScout 10G kit5 в режиме тестирования DDS
| Параметр | Значение | |
| Общие параметры | ||
| Интерфейс | RJ-48 | |
| Импеданс | 135 Ом | |
| Режимы | Режим оконечного устройства, сквозное тестирование | |
| Поддерживаемые скорости передачи данных | 2.4K, 4.8K, 9.6K,19.2K, 38.4K, 56K, 64K | |
| Источник синхронизации | Внутренний, внешний, сетевой | |
| LOOPBACK | ||
| Режимы |
| |
| Коды |
| |
| Уровень приема | ||
| Обнаруживает и отображает уровень приема сигнала | ||
| Ток сигнализации | ||
| Обнаруживает и отображает ток уплотнения цепи | ||
| BERT | ||
| Тестовые последовательности | 2047 (2^11-1), 511 (2^9-1), SP1, SP2, SP3, SP4, SP5, Пакет, Все 1’ы, Все- 0’и, Alt 1:1 | |
| Результат тестирования | BER, ES, EFS, %EFS, SES, %SES | |
| Внесение ошибок | бит | |
| Декодирование принятых байт | ||
| Отображение | Двоичный и шестнадцатеричный | |
| Недействительный BPV | ||
Технические характеристики анализатора Tempo DataScout 10G kit5 в режиме тестирования DATACOM
| Параметр | Значение | |
| Общие параметры | ||
| Интерфейс | RS232, V.35, X.21, DB15, RS449, DB37, RS530 | |
| Эмуляция | DTE, DCE (T1/E1, DDS) | |
| Режимы | Синхронный, асинхронный, автоматическое обнаружение | |
| Источник синхронизации | Внутренний, внешний | |
| LOOPBACK | ||
| Режимы | двунаправленный | |
| BERT | ||
| Тестовые последовательности | QRSS, 3 в 24, 1:7 (1 в 8), Все-1’ы, Все-0’и, 1:1 Alt, 2^23-1, 2^20-1, 2^15-1, 2047, 511 (2^9), 2 в 8, FOX | |
| Результат тестирования | BER, ES, EFS, %EFS, SES, %SES | |
| Внесение ошибок | бит | |
Технические характеристики анализатора Tempo DataScout 10G kit5 в режиме тестирования TIMS DS0
| Параметр | Значение |
| Интерфейсы | RJ11, Bantam |
| Сигнализация 2-х проводного тракта | |
| Импеданс | 900, 600, 1200 Ом |
| Выход |
|
| Эмуляция | CO, Station, PBX |
| Разрядность | DTMF, MF, DP |
| Режимы | LS, GS, E&M I-V, DID-imm, DID-Wink |
| Синхронизация | Pre-Wink, Pre-Digit, Wink Delay |
| Напряжение постоянного тока | 2 ... ±90 В ±1 В (DC) |
| Разрешение | 0.1 В |
| Ток | ±10 ... 80 ±1.0 мА |
| Селективная сигнализация 4-х проводного тракта | |
| Режимы | SS1, SS4 |
| Уровень выходного сигнала | -8 дБм0 |
| Перерывы | 2600 Гц ±2 Гц |
| Межзначный интервал | 250 мс Тихо |
| 2/4 проводной тракт (голосовой и широкополосный) | |
| Стандарт | IEEE 743-1995 |
| Импеданс | 100, 135, 900, 600, 1200Ω Ом |
| Режим Моста | > 1 кОм |
| Уровень выходного сигнала | +10 ... -50 дБм ±.5 дБ |
| Уровни измеряемого сигнала | +13 ... -60 дБм ±0.5 дБм до 500 кГц 500 кГц до 2 МГц ±1 дБ |
| Измерение частоты | |
| Голосовой диапазон | 50 Гц ... 16 кГц ±1 Гц |
| Широкополосный диапазон | 16 кГц ... 2 МГц ± 1 Гц |
| Измерение шумов | |
| Диапазон | 92 ... <10 дБм для всех фильтров ±1 dB |
| Сигнал удержания | 1 002-1 022 Гц |
| Чувствительность шумов | 29 dBrn - 90 dBrn |
| Уровень | 1010 Гц > 50 дБ затухание |
| Измерение шума "Шум на землю" | +60 dBrnc ... +110 dBrnc 600/900 Ом |
| Настройки порога импульсных шумов | От 29 дБ до 84 дБ, счетчик 9999 с переполнением / сбросом |
| Амплитуда и фаза | |
| Джиттер | +10 дБм ... -40 дБм |
| Амплитуда | 0.1%-100% пик ±5% |
| Фаза | 0.1 ... 350º ±5% |
| Скачки коэффициента усиления | |
| Диапазон | 2, 3, 4, 6, 8,10 дБ |
| Погрешность | ± 0.5d дБ |
| Счетчик | 9999 с переполнением и очисткой |
| Скачки фазы | |
| Диапазон | 5-75 градусов |
| Погрешность | ± 10% |
| Счетчик | 9999 с переполнением и очисткой |
| Перерывы связи | 12 дБ ±1 дБ |
| 23-х тональная последовательность | |
| Стандарт | IEEE 743-1995 |
| Диапазон | -8 дБм, 0 ... -40 дБм |
| Индивидуальная частота и уровень 23-тональных интермодальных искажений |
|
| 23-тональный среднеквадратичный композитный тон |
|
| Возвратные потери |
|
| Фиксированные частоты голосового диапазона | |
| Частоты | 404 Гц, 1004 Гц, 2804 Гц, 2713 Гц, 1804 Гц, 3204 Гц, 1913 Гц, 2413 Гц |
| Погрешность | ± 1 Гц |
| Фиксированные частоты широкополосного диапазона | |
| Частоты | 28 кГц, 40 кГц, 48 кГц, 82 кГц, 96 кГц,196 кГц, 392 кГц, 1024 кГц |
| Погрешность | ± 1 Гц |
| Качание частоты | |
| Голосовой диапазон | 404 Гц ... 3204 Гц |
| Широкополосный диапазон | 20 кГц ... 2 MГц |
| Тихий тон | терминированный 0 Гц |
| Количество уровней громкости динамика | 3 |
Технические характеристики анализатора Tempo DataScout 10G kit5 в режиме тестирования C37.94
| Параметр | Значение | |
| Общие параметры | ||
| Интерфейс | SFP | |
| Оптический передатчик |
| |
| Оптический приемник |
| |
| Потеря сигнала | Заявлено: -45 дБм | |
| Каналы | Полная поддержка Nx64 каналов (выбирается от 1-12 канал) | |
| Тестирование | ||
| Скорость тестовых данных | 2 Мбит / с, Nx64 кбит / с, n = 1–12 | |
| Скорость передачи данных | 2048 кбит / с | |
| Тестовые последовательности (17 шт) | 2n-1, n=7-23, QRSS, Все 0'и, Все 1'ы, 1:3:7:15:31 | |
| Вставка ошибок | Единичные, непрерывная последовательность от 10-1 до 9 | |
| Синхронизация передатчика | Внутренний синхросигнал 3 ppm, внешний или восстановленный | |
| Режим Loopback | есть | |
| Измерения | ||
| Отображение результатов |
| |
Общие технические характеристики анализатора Tempo DataScout 10G kit5
| Параметр | Значение | |
| Общие параметры | ||
| Монитор | Сенсорный, 7" WVGA LCD, разрешением 800 x 600 | |
| Клавиши |
Отзывов: 0
Нет отзывов об этом товаре. Вопросов: 0
Нет вопросов об этом товаре. Полезный текст. Возможно это таблица размеров, условия доставки или оплаты. А может что-то еще. Похожие товары
| |
