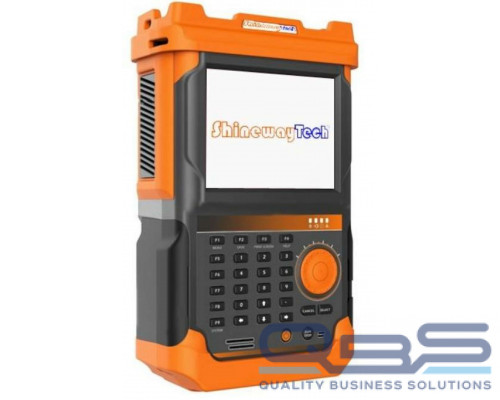

ShinewayTech SWT-DTA-100D+DTA-100A-SDH-PDH - транспортный анализатор предназначенный для установки и обслуживания сетей Metro/Carrier Ethernet, IP-услуг, SDH/SONET, OTN, PDH/DSn для тестирования каналов вплоть до 10G. DTA-100D предоставляет собой компактное решение для пакетного Ethernet 10G, включает в себя Стандарт ITU-T Y.1564 для функций тестирования SLA, тестирование сетей PDH/DSn на скоростях E1, E3, E4, DS1, DS3, а также для SDH/SONET поддержка тестирования на неподключенным оборудовании (Out-of Service), задержку, тестирование в процессе эксплуатации, контроль и декодирование служебных данных, устранение неисправностей, синхронизация APS и т.д.
Ключевые особенности ShinewayTech SWT-DTA-100D+DTA-100A-SDH-PDH
SDH/SONET:
Двойной SFP+ порт для STM-1/STM-4/STM-16/STM-64;
Управление заголовками SDH/SONET;
Двойной порт SFP+ для OC-3/OC-12/OC-48/OC-192;
Коэффициент битовых ошибок и анализ производительности;
Контроль и настройка указателей, тестовые последовательности указателей G.783.
PDH и DSn:
- Порты для тестирования:
- PDH: E1, E3, E4 - 1 порт
- DSn: DS1, DS3 - 1 порт
- Разъём BNC, RJ48(Только для Е1);
- Стандарты:
- E1, E3, E4 - ITU-T G.703
- DS1 - ANSI T1.102 / DS3 - ANSI;
- Формат кадра:
- E1: Unframed, PCM30, PCM31, PCM30CRC, PCM31CRC
- E3/E4: Unframed, Framed (G.751)
- DS1: Unframed, SF-D4, ESF,
- DS3: Unframed, Framed
- Генерация аварийных сигналов:
- E1: LOS, LOF, OOF, RAI, AIS, CRCLOFM, MFASOOF, LOFMFAS, MFASRAI, LSS
- E3: LOS, LOF, AIS, RDI
- E4: LOS, LOF, AIS, RAI, LSS
- DS1: LOS, LOF, OOF, RAI, AIS, LSS
- DS3: LOS, LOF, AIS, RAI, LSS, IDLE
- Введение ошибки:
- E1: FAS, CRC4, E-BIT, Code, Bit
- E3: FAS, Bit
- E4: FAS, Bit
- DS1: FAS, Code, Bit, CRC6
- DS3: FAS, C-BIT, P-BIT, FEBE, BIT
Комплектация ShinewayTech SWT-DTA-100D+DTA-100A-SDH-PDH
ShinewayTech SWT-DTA-100D+DTA-100A-SDH-PDH - транспортный анализатор PDH/SDH E1-STM64 | 1 шт |
LC/PC - LC/PC full-duplex одномодовое волокно, 3 метра | 1 шт |
Патчкорд CAT5, 3 метра | 1 шт |
Оптический модуль SFP+ 10G 1310nm 10Km LC | 2 шт |
Пылезащитный колпачок для оптического порта SFP/SFP+ - черный - резиновый | 2 шт |
Пылезащитный колпачок для электрического порта RJ45 - черный - резиновый | 2 шт |
Кабель-переходник с 3-пиновый | 1 шт |
Адаптер питания AC/DC 100-240V input и19V output | 1 шт |
Диск с руководством пользователя и программным обеспечением для дистанционного управления | 1 шт |
Сумка для переноски | 1 шт |
Отчёт о заводской проверки | 1 шт |
Калибровочный сертификат | 1 шт |
1 год гарантийного обслуживания | 1 шт |
Технические характеристики ShinewayTech SWT-DTA-100D+DTA-100A-SDH-PDH
Общие характеристики | |
Дисплей | 6.5 дюймов TFT touch Screen (640x480) |
USB | USB2.0, A type, 2; USB2.0 Mini B type, 1; |
Ethernet | Ethernet 10/100M, RJ45; |
Аудио | Разъём 3.5 мм |
Память | 16 Гб |
Температура | Рабочая: от -10°C до 50°C; Хранения: от -40°C до 70°C; |
Относительная влажность | от 0% до 95%(без конденсации); |
Габариты (ДхШхГ) | Платорма: 319 мм x 202 мм x 105 мм; Модуль:25 мм x 97 мм x 259 мм; |
Вес | 3.2 кг |
Вибрации | от 10 Гц до 500 Гц < 1.5 г (по 3-м главным осям); |
Механическое воздействие | 6 сторон, 8 граней < 760 см, согласно GR-196-CORE; |
EMC | EN55022/CIPSR22; EN61000-3-2; EN55024; |
Батарея | Перезаряжаемые Li-lon батареи; Время работы: 4 часа (для тестирования 10G Ethernet); Время зарядки: 3,5 часа (при 25°C); |
Адаптер | Вход: 100-240 В АС, 50-60 Гц, 2A; Выход: 19 В DC, 4 А. |
Применение ShinewayTech SWT-DTA-100D+DTA-100A-SDH-PDH
SDH/SONET:
Out of Service
- Проверка безошибочной передачи данных из конца в конец
- Проверка автоматического переключения защиты
- Проверка отображения SDH/SONET вплоть до VC12/VT1.5
Round Trip Delay
In-Service Testing
- Сквозной режим
- Мониторинг в процессе эксплуатации защищенных точек мониторинга или оптических разветвителей
- Мониторинг и декодирование накладных байтов
- Мониторинг указателей
