Tempo AirScout Residental ASK306 - анализатор WiFi сети с 6-ю удаленными клиентами и опцией Live Pro

Tempo AirScout Residental ASK306 - анализатор WiFi сети с 6-ю удаленными клиентами. Он предназначен для быстрого развертывания и диагностики Wi-Fi сетей в офисах, частных домах и коттеджах, а также настройки оптимального сосуществования Wi-Fi сети и системы "Умный дом" на базе Zigbee. AirScout Residental ASK306 использует инновационный подход к тестированию и позволяет за один выезд к клиенту провести полный цикл инсталляции и отладки сети.

Функциональные возможности Tempo AirScout Residental ASK306

• планирование, инсталляция и диагностика сети за один выезд к абоненту;
• оценка покрытия сети, выявление части помещения с недостаточным покрытием;
• оценка пропускной способности сети в каждой из точек покрытия QoE ( 802.11);
• определение оптимального положение точек доступа для достижения максимально равномерного покрытия;
• рекомендации по размещению WiFi повторителей или дополнительных точек доступа;
• анализ спектра;
• анализ использования и перегруженности каналов;
• анализ работы сети в Online режиме (поиск устройств, потребляющих наибольше трафика, или трафик определенного типа);
• идентификация помех в каналах, в диапазонах 2,4 ГГц и 5 ГГц;
• поиск не Wi-Fi устройств, вносящих помехи;
• Zigbee (802.15.4) оптимизация;
• анализ уровня сигнала пользователя и точки доступа;
• определение MAC-адреса и идентификация клиентского устройства;
• определение влияния на каналы WLAN;
• хранение результатов измерения в облаке (опция);
• печать отчета об измерениях

Видео обзор Tempo AirScout часть 1 (Residental)

Видео обзор Tempo AirScout часть 2 (LIVE PRO)

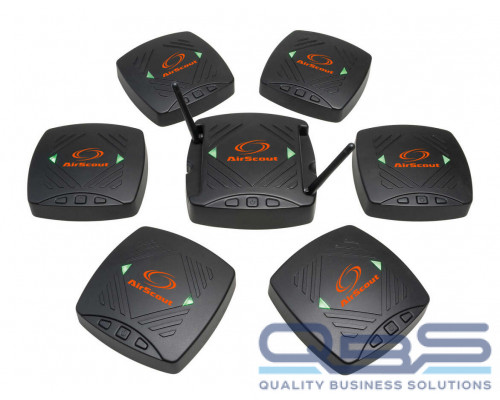

Состав Tempo AirScout Residental ASK306

• эталонная точка доступа (ASM контроллер) – 1 шт.
• удаленные клиенты (ASC клиенты) – 6 шт.
• жесткий кейс-зарядная станция для 6-ти удаленных клиентов и базового контроллера - 1 шт.
• адаптер для зарядки от автомобильного прикуривателя - 1 шт.

Примечание:

• програмное обеспечение для планшета (IOS и Android) – доступно в AppStore и GooglePlay бесплатно
• планшетный ПК в комплект поставки не входит

Технические характеристики Tempo AirScout

Функциональные возможности Tempo AirScout Residental ASK306

• планирование, инсталляция и диагностика сети за один выезд к абоненту;
• оценка покрытия сети, выявление части помещения с недостаточным покрытием;
• оценка пропускной способности сети в каждой из точек покрытия QoE ( 802.11);
• определение оптимального положение точек доступа для достижения максимально равномерного покрытия;
• рекомендации по размещению WiFi повторителей или дополнительных точек доступа;
• анализ спектра;
• анализ использования и перегруженности каналов;
• идентификация помех в каналах, в диапазонах 2,4 ГГц и 5 ГГц;
• поиск не Wi-Fi устройств, вносящих помехи;
• Zigbee (802.15.4) оптимизация;
• анализ уровня сигнала пользователя и точки доступа;
• определение MAC-адреса и идентификация клиентского устройства;
• определение влияния на каналы WLAN;
• хранение результатов измерения в облаке (опция);
• печать отчета об измерениях

Видео обзор Tempo AirScout часть 1 (Residental)

Видео обзор Tempo AirScout часть 2 (LIVE PRO)

Принцип работы Tempo AirScout Residental ASK306:

Удаленные ASC клиенты AirScout размещаются в местах расположения (или планируемого расположения) устройств-WiFi клиентов: ПК, телевизор, и др. И имитируют их работу.

ASM контроллер Tempo AirScout устанавливается в планируемом месте установки (если сеть проектируется) или подключается к уже установленной точкой доступа и использует ее передающую часть (если сеть уже функционирует). В программном обеспечении составляется структурная схема помещения с пользователями.

В процессе тестирования, между основным контроллером и каждым из удаленных клиентов передаются данные в разных форматах (Web Browsing, стандартное видео, HD видео, 4К видео) и по результатам его прохождения оцениваются характеристики сети, предлагаются пути ее оптимизации. Такой подход исключает необходимость в учитывании в процессе планирования сети толщины и материала стен и потерь сигналов на других препятствиях.

Система поддерживает многоуровневые планы помещений и большое количество клиентов (до 30-ти, опция), а также может отображать покрытие только для определенного разрешения видео, например видео 4к.

Результаты тестирования предоставляются в интерактивном виде. Программное обеспечение позволяет оценить как характеристики всех сети целиком, так и «посмотреть» на нее с точки зрения отдельного клиента. Отчеты о тестировании можно сохранить в своем облачном хранилище, или облачном хранилище Tempo (опция). Последнее дополнительно предоставляет доступ к обновлениям ПО анализатора в течении 1-го года.

Потратьте чуть больше 10 минут на просмотр серии коротких видеоинструкций по работе с анализатором беспроводных сетей Greenlee AirScout Residential и научитесь проектировать новую, или оптимизировать характеристики существующей Wi-Fi сети!

Урок 1. Основные настройки AirScout Residential перед выполнением тестирования

Продолжительность: 2:40 мин.

• Обзор основного меню и режимов тестирования;
• Заполнение номера заявки и типа выполненных работ, а также данных клиента, которые будут отображаться в отчете (исходящая и входящая скорость предоставляемого доступа, адрес, телефон).

Урок 2. Подготовка к диагностике или проектированию WiFi сети в режиме AirScout Test

(Проектирование сети или ее диагностика без использования пользовательской точки доступа)

Продолжительность: 2:18 мин.

• Выбор базового плана помещения, включая многоэтажные планировки;
• Установка базового контроллера анализатора и удаленных клиентов. Базовый контроллер устанавливается в месте размещения (или предполагаемого размещения) точки доступа и иммитирует работу точки доступа, генерируя трафик различного характера: Web серфинг, стандартное видео, HD видео, 4К видео. Для каждого из указанных типов трафика в последующем будет построена отдельная тепловая карта. Удаленные клиенты устанавливаются в местах размещения пользователей (телевизор с WiFi приемником, персональный компьютер, смартфоны, планшеты и др пользователи).

Урок 3. Подготовка к диагностике WiFi сети в режиме Client Gateway Test

(Диагностика существующей беспроводной сети через пользовательскую точку доступа)

В этом режиме базовый контроллер подключается к существующей точке доступа клиента и использует ее приемопередатчик, что позволяет получить характеристики существующей сети и найти пути по их улучшению.

Продолжительность: 2:47 мин.

• Подключение анализатора к пользовательской точке доступа;
• Обозначение в плане помещения месторасположения точки доступа, репитеров и пользователей сети.

Урок 4. Тестирование WiFi сети при помощи Tempo AirScout Residential

Продолжительность: 4:05 мин.

• Запуск предварительного тестирования сети. В ходе диагностики, анализатор, посредством передачи данных к каждому из удаленных клиентов и обратно, оценивает характеристики сети и выдает рекомендации по:
  • оптимальному расположению точки доступа
  • выбору оптимального частотного диапазона
  • выбору оптимального канала.

         Инженеру поредоставляется возможность согласиться с рекомендациями, или отклонить их.

Урок 5. Интерпретация результатов тестирования и формирование отчета анализа беспроводной сети при помощи Tempo AirScout Residential

Продолжительность: 2:17 мин.

• Результатом окончательного анализа является следующая информация:
  • тепловая карта по мощности сигнала, помехам, загруженности, а также тепловые карты для различного типа трафика.
  • характеристики каждого из клиентов беспроводной сети с оценкой уровня сигнала, полосы пропускания и типа трафика, который может быть использован клиентом (интернет серфинг, стандартное видео, HD видео, 4K видео).
  • информация об использовании канала в графическом и табличном виде
  • список окружающих сетей с данными об их MAC адресах, номерах и ширине каналов, частоте и уровню принимаемого от них сигнала
  • оценка качества сервиса для каждого из клиентов беспроводной сети (по 5-ти бальной шкале).
• Если полученный результат не удовлетворяет поставленным требованиям, анализатор предоставляет возможность внести изменения:
  • добавление дополнительных репитеров для устранения "мертвых зон"
  • применение точки доступа более высокого класса (фактическое наличие точки доступа более высокого класса в момент проектирования не требуется, контроллер позволяет симмитировать ее характеристики.)
• Результаты тестирования могут быть сохранены в облачном хранилище, для просмотра и анализа специалистами удаленно.
• Програмное обеспечение позволяет добавить к результатам тестирования комментарии

Урок 6 - Видео инструкция по работе с Tempo AirScout LIVE PRO

Обзор работы с функциями:

• анализ спектра
• анализ использования и перегруженности каналов
• идентификация помех в каналах, в диапазонах 2,4 ГГц и 5 ГГц
• поиск не Wi-Fi устройств, вносящих помехи
• Zigbee (802.15.4) оптимизация
• анализ уровня сигнала пользователя и точки доступа
• определение MAC-адреса и идентификация клиентского устройства
• определение влияния на каналы WLAN

Видео обзор процесса настройки и анализа результатов измерения при помощи Greenlee AirScout
