Модель:
15462
Артикул:
SWT-DTA-100D-ETH
Производитель:
ShinewayTech
Наличие:
4 шт.
847 040 ₽
Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно
7 дней на возврат

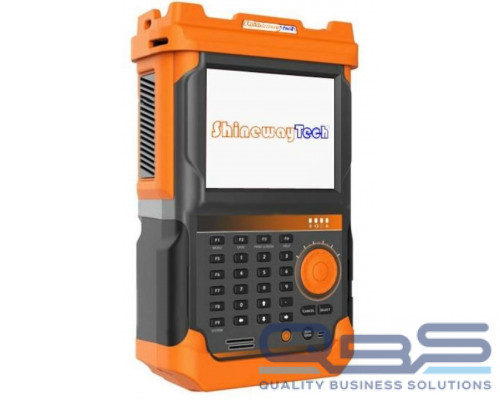

ShinewayTech SWT-DTA-100D-ETH - транспортный анализатор предназначенный для установки и обслуживания сетей Metro/Carrier Ethernet, IP-услуг, SDH/SONET, OTN, PDH/DSn для тестирования каналов вплоть до 10G. DTA-100D предоставляет собой компактное решение для пакетного Ethernet 10G, включает в себя Стандарт ITU-T Y.1564 для функций тестирования SLA, тестирование сетей PDH/DSn на скоростях E1, E3, E4, DS1, DS3, а также для SDH/SONET поддержка тестирования на неподключенным оборудовании (Out-of Service), задержку, тестирование в процессе эксплуатации, контроль и декодирование служебных данных, устранение неисправностей, синхронизация APS и т.д.

Ключевые особенности ShinewayTech SWT-DTA-100D-ETH

Ethernet:

  • Двупортовый 10G Base-X интерфейс;
  • Двупортовое тестирование 10/100/1000M Base-T и 100/1000M Base-X;
  • Тестирование конфигурации сети и тестирование производительности в соответствии со стандартом ITU-T Y.1564;
  • RFC2544, RFC6349 и Y.1564 Bidirectional тестирование;
  • Сканирование трафика по MAC, IP, VLAN, MPLS label итд;
  • Пропускная способность, задержка, кадры;
  • Выполнение измерения пропускной способности, задержки, потери кадров, а также измерения back-to-back измерения согласно стандарту RFC2544;
  • Поддерживает до 512 потоков трафика с различными MAC-адресами, тегами VLAN, MPLS, IP-адресами, TCP/UDP, полезной нагрузкой и пропускной способностью;
  • Генерация трафика IPv4 и IPv6;
  • Тестирование Ethernet BERT и Loopback на уровне 1, уровне 2, уровне 3 и уровне 4;
  • MAC и VLAN flooding;
  • Тестирование на наличие сетевого сбоя;
  • Режим интеллектуальной петли для уровня 1, уровня 2, уровня 3 и уровня 4.

Комплектация ShinewayTech SWT-DTA-100D-ETH

ShinewayTech SWT-DTA-100D-ETH - транспортный анализатор Ethernet 1-10G1 шт
LC/PC - LC/PC full-duplex одномодовое волокно, 3 метра1 шт
Патчкорд CAT5, 3 метра1 шт
Оптический модуль SFP+ 10G 1310nm 10Km LC 2 шт
Пылезащитный колпачок для оптического порта SFP/SFP+ - черный - резиновый2 шт
Пылезащитный колпачок для электрического порта RJ45 - черный - резиновый2 шт
Кабель-переходник с 3-пиновый1 шт
Адаптер питания AC/DC 100-240V input и19V output1 шт
Диск с руководством пользователя и программным обеспечением для дистанционного управления1 шт
Сумка для переноски1 шт
Отчёт о заводской проверки1 шт
Калибровочный сертификат1 шт
1 год гарантийного обслуживания1 шт

Технические характеристики ShinewayTech SWT-DTA-100D-ETH

Общие характеристики
Дисплей6.5 дюймов TFT touch Screen (640x480)
USB

USB2.0, A type, 2;

USB2.0 Mini B type, 1;

EthernetEthernet 10/100M, RJ45;
АудиоРазъём 3.5 мм
Память16 Гб
Температура

Рабочая: от -10°C до 50°C;

Хранения: от -40°C до 70°C;

Относительная влажностьот 0% до 95%(без конденсации);
Габариты (ДхШхГ)

Платорма: 319 мм x 202 мм x 105 мм;

Модуль:25 мм x 97 мм x 259 мм;

Вес3.2 кг
Вибрацииот 10 Гц до 500 Гц < 1.5 г (по 3-м главным осям);
Механическое воздействие6 сторон, 8 граней < 760 см, согласно GR-196-CORE;
EMC

EN55022/CIPSR22;

EN61000-3-2;

EN55024;

БатареяПерезаряжаемые Li-lon батареи;
Время работы: 4 часа (для тестирования 10G Ethernet);
Время зарядки: 3,5 часа (при 25°C);
АдаптерВход: 100-240 В АС, 50-60 Гц, 2A;
Выход: 19 В DC, 4 А.

Применение ShinewayTech SWT-DTA-100D-ETH

RFC2544:

DTA-100D полностью соответствует стандарту RFC2544, поддерживает пропускную способность, задержку, потерю кадров и тестирование Back-to-Back в городской сети, а также может формировать полные отчеты о тестировании

Тестирование пропускной способности:

Тестирование задержки:

Тестирование патери пакетов:

Тестирование Back-to-back:

BERT Test:

Тест Ethernet BERT использует аналогичный принцип теста SDH BERT. Он заключается в передаче кадров Ethernet со специальным тестовым кодом, а затем эти кадры анализируются на приемнике для тестирования сети

Многопоточное тестирование:

DTA-100D поддерживает генерацию нескольких потоков данных для проверки возможности их передачи в сети Ethernet. Кроме того, нескольким потокам данных можно задать различный приоритет

Y.1564 Test:

RFC2544 был самым популярным стандартом для тестирования Ethernet. Однако он специально разработан для тестирования сетевых объектов в помещении и не подходит для тестирования на открытом воздухе. Поэтому стандарт ITU-T Y.1564 был разработан специально для операторов связи для запуска услуг сети Ethernet и диагностики неисправностей. По сравнению с RFC2544, он включает критически важные стандарты SLA, такие как определение джиттера пакетов и измерения QoS, что позволяет быстро увеличить скорость тестирования, сэкономить время и ресурсы, а также оптимизировать QoS.

Тестирование конфигурации сети:

DTA-100D будет проводить тестирование для каждой услуги, чтобы проверить, является ли конфигурация услуги правильной или нет, и все ли конкретные KPI или SLA параметры были удовлетворены.

Тестирование производительности:

Когда конфигурация каждой услуги будет проверена и успешно подтверждена, DTA-100D одновременно проведет тест на качество обслуживания.

RFC6349 Test

RFC6349 предоставляет практический метод для сквозного тестирования пропускной способности TCP в IP-сетях Trusteeship IP сетях, направленный на улучшение пользовательского опыта. Компания Shinewaytech исследовала и разработала подробный метод тестирования для RFC6349 в DTA-100D. Поэтому подьзователю просто необходимо загрузить соответствующие конфигурации теста и запустить кнопку тестирования, после чего получить отчет о тестировании.

Однопортовое тестирование:

Пользователям необходимо подготовить два прибора DTA-100D, один из которых используется в качестве клиентского блока, другой - в качестве сервисного блока. При этом выберите один порт (Порт1 или Порт2) в качестве тестового порта отдельно от приборов. Затем установите соединение, и Клиентский блок передает данные информацию в Сервисный блок, а Сервисный блок передает информацию о своих данных в Клиентский блок. Наконец, клиентский блок завершает статистику данных и генерирует отчет.

Двупортовое тестирование:

Т.к. DTA-100D имеет два порта, для удобства работы DTA-100D предусматривает, что порт 1 является клиентским, а порт 2 - сервисным. Тем временем используйте один DTA-100D для выбора сквозного режима на удаленном терминале. Затем установите соединение, клиентский блок передаст информацию о данных в сеть, после прохождения через удаленный прибор, вернется сервисный блок. Наконец, клиентский блок завершит статистику данных и сформирует отчет.
