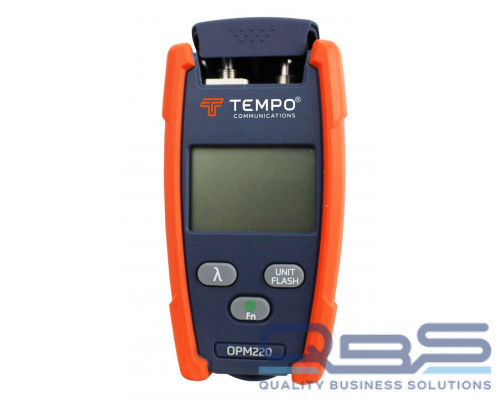

Tempo OPM220 - измеритель мощности оптического сигнала. Он предназначен для тестирования одномодовых и многомодовых оптических сетей передачи данных и потокового видео (КТВ, PON). Измеритель Tempo OPM220 позволяет измерить уровень мощности в диапазоне -50 ... +26 дБм и, совместно с источником оптического излучения, затухание сигнала в ВОЛС.
OPM220 имееет большое количество калиброванных длин волн 850, 1300, 1310, 1490, 1550, 1625 нм. А для удобства поиска нужного волокна на удаленном конце линии, снабжен функциями источника красного света (для прозвонки линий до 4-х км) и идентификации модулированного сигнала (для прозвонки более протяженных линий).
Прибор выполнен в виде брелока и максимально адаптирован для работы на сети доступа. В одном компактном корпусе, он совмещает:
- измеритель оптической мощности
- визуализатор повреждений (VFL)
- светодиодный фонарик
А утопленные в корпус порты OPM220, их защита специальной крышкой, резиновый кожух на корпусе и наличие ремешка для крепления к запястью создает дополнительную защиту прибора от повреждения.
Особенности измерителей оптической мощности Tempo OPM220
- широкий спектр калиброванных длин волн 850, 1300, 1310, 1490, 1550,1625 нм.
- диапазон мощности измеряемого сигнала: -50 ... +26 дБм
- определение модулированного сигнала 270 Гц, 1 кГц, 2 кГц
- встроенный визуализатор повреждений (источник красного света)
- встроенный светодиодный фонарик
- высокая чувствительность, благодаря использованию InGaAs детектора
- возможность установки опорного уровня и измерения затухания в дБ
- защита портов от повреждений
- универсальный интерфейс 2,5 мм для подключения коннекторов SC, FC, ST
- низкое энергопотребление (более 60 часов работы от комплекта батарей)
- индикация низкого заряда батареи, функция автоотключения при бездействии
- портативное исполнение
Видео обзор измерителей оптической мощности Tempo OPM220
Комплект поставки измерителей оптической мощности Tempo OPM220
- измеритель оптической мощности с визуализатором повреждений - 1 шт.
- ремешок - 1 шт.
- краткая инструкция по работе - 1 шт.
Технические характеристики измерителя оптической мощности Tempo OPM220
| Параметр | Значение | |
| Характеристики измерителя оптической мощности | ||
| Диапазон длин волн | 700 - 1700 нм | |
| Калиброванные длины волн, нм | 850, 1300, 1310, 1490, 1550, 1625 | |
| Диапазон измеряемых мощностей, дБм | на длинах волн 1310/1490/1550/1625 нм | -50 ... +26 дБм |
| на длинах волн 850/1300 нм | -40 ... +26 дБм | |
| Тип детектора | InGaAs | |
| Погрешность*, дБ | ± 0.25 дБ | |
| Линейность | ±0.5 дБ +26 ... -3 дБм ±0.1 дБ -3 ... -50 дБм | |
| Разрешение | 0,01 дБ | |
| Единицы измерения | дБм/дБ | |
| Определение модулированного сигнала | 270 Гц, 1 кГц, 2 кГц | |
| Тип интерфейса измерителя оптической мощности | Универсальный 2,5 мм (совместим с коннекторами SC, FC, ST) | |
| Характеристики визуализатора повреждений | ||
| Длина волны источника красного света (VFL) | 650 нм ±20 нм | |
| Мощность источника красного света | ≤ 1мВт | |
| Тип сигнала визуализатора повреждений | непрерывный, модулированный 2 Гц | |
| Диапазон действия VFL | 4 км | |
| Тип интерфейса визуализатора повреждений | Универсальный 2,5 мм | |
| Класс VFL | Class 2 | |
| Питание | ||
| Элементы питания | 2 батареи типа ААА | |
| Время работы от батарей в режиме измерения оптической мощности | более 60 часов | |
| Автоотключение при бездействии | после 10-ти минут | |
| Общие характеристики | ||
| Тип интерфейса | Универсальный 2,5 мм (совместим с коннекторами SC, FC, ST) | |
| Температура эксплуатации | -10ºC ... 50ºC | |
| Температура хранения | -20ºC ...60ºC | |
| Относительная влажность | 0 ...90 % (без конденсации) | |
| Вес | 100 гр. | |
| Габариты | 105 х 52 х 24 мм | |
| Соответствие стандартам | CE, RoHS, CDRH, WEEE | |
Примечание: * при -10 дБм с разъемом FC при 23C. Технические характеристики могут быть изменены производителем без предварительного уведомления.
